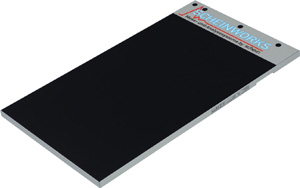

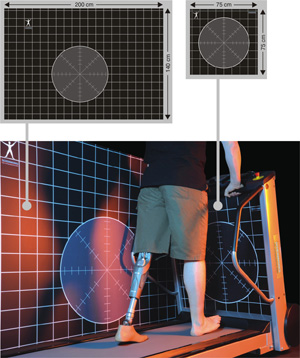

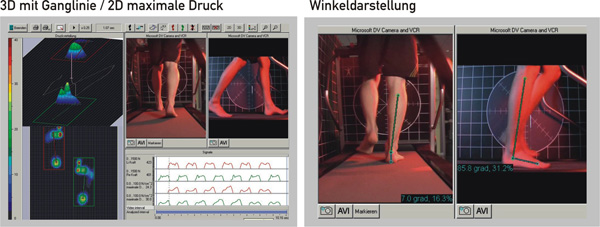

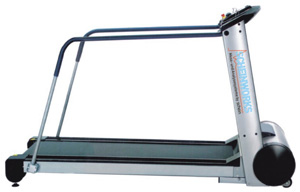

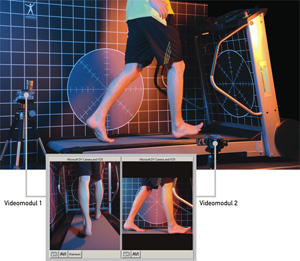

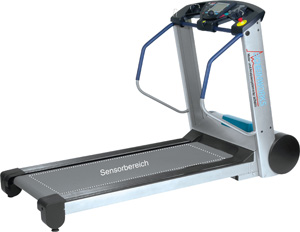

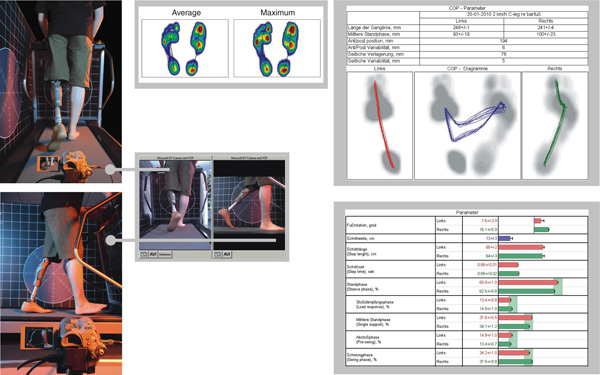

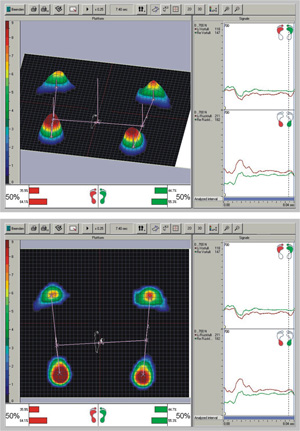

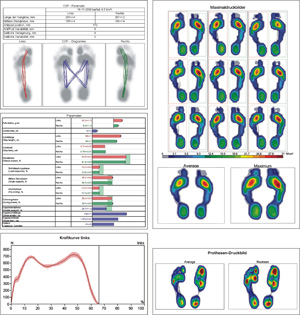

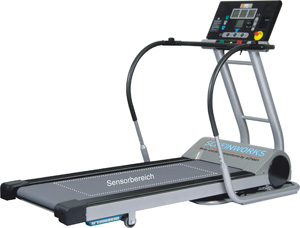

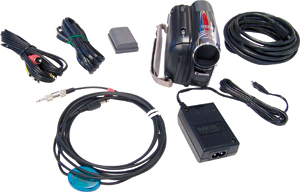

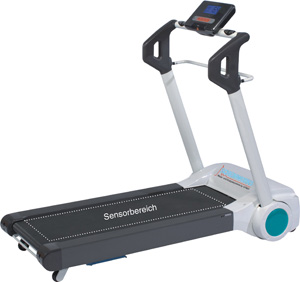

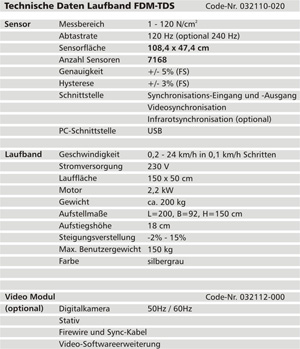

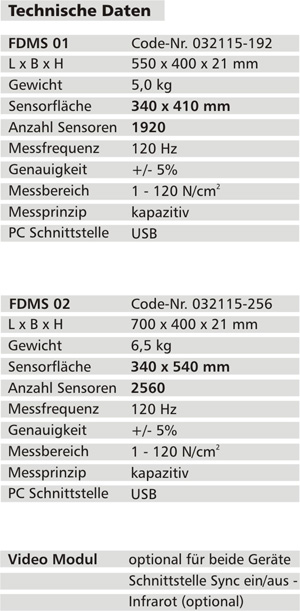

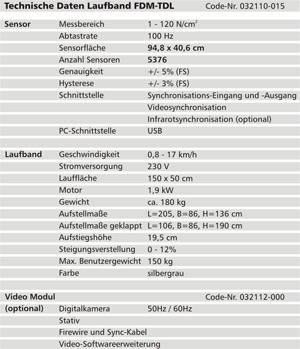

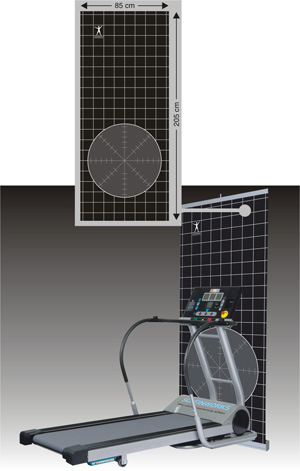

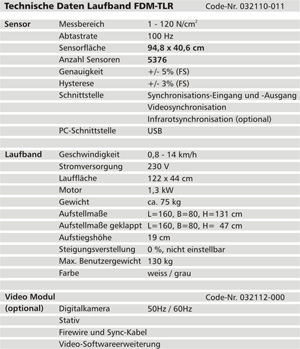

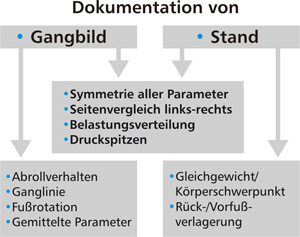

Impressum Überblick Druckmess-Systeme DigiPED DigiDORSO Druckmess-Systeme zur Stand- und Ganganalyse Die Druckmess-Systeme von schein ermöglichen die Analyse der dynamischen Druckverteilung beim Stehen, Gehen und Laufen. Eine Sensorplatte mit hochwertigen, kalibrierten, kapazitiven Sensoren liefert die gewünschten Daten über eine USB-Schnittstelle zum PC. Hierbei können verschiedenste Messdaten abgerufen werden, die zur genauen Analyse erforderlich sind. Die Darstellung der Messwerte erfolgt in Echtzeit. Die Aufnahmezeit kann bis zu 300 Sekunden betragen. Unterstützung erfährt der Anwender dabei zusätzlich durch synchron geschaltete Kameras, die die Achsstellung der Beine aufzeichnen. Mit der Tatsache, dass die Messungen auf einem Laufband durchgeführt werden, ist es möglich, wirklich vergleichbare Daten zu erzeugen; der Läufer kann immer wieder in die gleiche Laufsituation (gleiche Geschwindigkeit, gleiche Blickrichtung, gleicher Untergrund) gebracht werden. Dies macht einen echten Vergleich des untersuchten Merkmals (also der Versorgung) möglich.   Standard-Report Die bei allen Laufbändern integrierte Sensorplatte bietet standardmäßig die Analyse der Druck-, Kraft-, Zeit- und Schrittparameter, sowie eine Analyse der Gangsymmetrie. Die Bewegungszyklen können barfuß, mit Schuhen und von Prothesenträgern aufgenommen werden.   Laufbänder mit integrierter Druckmessplatte FDM-TLR Das schnelle und bedienerfreundliche System. Die 5.376 hochwertigen Drucksensoren sind unter der Lauffläche integriert. Das Ergometer kann mit einem einfachen Handgriff zusammengeklappt werden. Deshalb ist es mit einem Eigengewicht von nur 75 kg besonders für den mobilen Einsatz geeignet. Die Geschwindigkeit kann in 0,1 km/h-Schritten erhöht werden.   FDM-TDL Das mittelgroße Laufband besitzt einen stärkeren Motor und erreicht eine Geschwindigkeit von bis zu 17 km/h; diese ist in 0,5 km/h-Schritten anpassbar. Durch das höhere Gewicht sind hier auch größere Läufer auf der sicheren Seite. Darüber hinaus kann bei diesem Ergometer eine Steigung von bis zu 12 % eingestellt werden. Es ist zusammenklappbar und spart dadurch Platz, wenn es nicht gebraucht wird. Integriert ist eine Druckmessplatte mit 5.376 Sensoren.   FDM-TDS Die große Version des Laufbandes hat ein Eigengewicht von ca. 200 kg und zeichnet sich durch seine Laufruhe aus. Die Geschwindigkeit kann zwischen 0,2 und 24 km/h in 0,1 km/h-Schritten angepasst werden, die Steigung reicht bis zu 15 %. Hier ist eine große Druckmessplatte integriert, die 7.168 Drucksensoren aufweist. Optional ist eine Messplatte mit 240 Hz lieferbar, um den Sportler auch bei höheren Geschwindigkeiten analysieren zu können.   FDM-TDM medizinische Version In der medizinischen Ausführung sind die seitlichen Haltegriffe durchgängig über die gesamte Länge des Laufbandes angebracht. Zusätzlich ist der Motor für den klinischen Gebrauch speziell abgeschirmt. Der lange Haltebügel ist auch für das Laufband FDM-TDS erhältlich und kann nachträglich angebracht werden. Code-Nr. Haltebügel 032124-000.   Messdaten mit Videomodul Alle Laufbänder sind optional mit einem oder mehreren Videomodulen ausrüstbar. Diese Zusatzeinrichtung bietet über den Standard-Report hinaus weitere Messdaten zur Überprüfung der Körperstellung und Muskelfunktion und liefert eine 3D-Bewegungsanalyse in allen Gangbereichen. Dies ist besonders im weiteren Versorgungsverlauf und zur Beurteilung von Langzeitveränderungen hilfreich. Mit Unterstützung der Videomodule lassen sich beliebig viele Bilder aufzuzeichnen.   Ansichtvarianten der Druckverteilung und Videoaufzeichnung   Report der Druckverteilung bei Prothesenträgern   System-Zubehör Kontrasttafeln Durch den grauen Hintergrund wird der Kontrast zur helleren Haut erhöht; angebrachte Marker können besser erkannt werden. Darüber hinaus werden störende Gegenstände im Hintergrund nicht von der Videokamera aufgenommen. Die Kontrasttafel wird seitlich angebracht und kommt bei einer sagittalen Kamerapositionierung zum Einsatz. Sie deckt die gesamte Lauffläche ab und kann für alle Laufbandmodelle genutzt werden. Die Kunststofftafel kann direkt an die Wand befestigt werden. Code-Nr. 032131-000 Die Kontrastplatte (nur dorsale Ausrichtung der Kamera) ist für die Version -020 und -030 erhältlich und kann auch nachträglich angebracht werden. Der Vorteil bei der Platte gegenüber dem Roll-up ist die direkte Anpassung zwischen den Seitenteilen. So kann hier der Läufer unbeeinträchtigt nach vorne schauen, wenn die Kamera dorsal steht und dementsprechend die Platte vorne platziert ist. Kontrastplatte(nur für Modell FDM-TDS und FDM-TDM) Code-Nr. 032130-001 mit Rahmen. Für alle Laufbandtypen kann das Roll-up vor (dorsale Ausrichtung der Kamera), hinter (Kamera frontal) oder neben (Kamera sagittal) das Laufband gestellt werden. Code-Nr. 099989-097   Druckmessplatte mit Multifunktion Die Messplatten ermöglichen die Analyse der statischen und dynamischen Druckverteilung unter den Füßen/Schuhen während eines Schrittes. Die Einsatzgebiete liegen in der einfachen und schnellen Durchführung von dynamischen Abrollanalysen sowie statischen Belastungsverteilungen. Diese können für die Ermittlung der Abrollung des Fußes eingesetzt werden. Bei den Analysen erfolgt die Auswertung der Daten direkt im Anschluss an die Messung. Die Ergebnisse stehen in kürzester Zeit in Form eines "Reports" zur Verfügung. Das System ist über eine USB-Schnittstelle mit einem PC verbunden und erfordert keine Zusatzelektronik.
